HPN高壓低噪聲籠式調節閥

HPN高壓低噪聲籠式調節閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 售後服務
  • 浙江定典自控閥門有限公司
  • 銷售：0577-67159885
  • 手機：13605872654(淩工) 18958788552(張工)
  • 地址：浙江省溫州市永嘉縣瓯北街道浦一村張宅巷22号(後間)

詳細介紹

閥 體
型式：單座鑄造球型閥公稱通徑：40～200mm 公稱壓力：ANSI 900、1500、2500、JIS 63K 連接型式：法蘭連接 RF、 RJ 标準按：ANSI B16.5，JIS B2201 焊接連接：嵌接焊：SW（40～80mm） 對接焊：BW（80～200mm） 材料：ZG25 ZG1Cr18Ni9Ti和ZG0Cr17Ni12Mo2Ti 1.25Cr0.5Mo 2.25Cr1.0Mo 5.0Cr0.50Mo SCPH21 SCPH32 SCPH61 上閥蓋：常溫型（P）：-5～+230℃ 伸長Ⅰ型（E1）： +230～+566℃ 壓蓋型式：螺栓壓緊式 填料：石棉編織填料。 閥内組件閥芯型式：金屬閥座壓力平衡式結構 流量特性：線性特性 見圖1 材料：1Cr18Ni9，0Cr17Ni12Mo2，8Cr17和不鏽鋼堆焊司太萊合金

執行機構

型式：LHA多彈簧式薄膜執行機構 膜片材料：乙丙橡膠夾尼龍布 彈簧範圍：40～200 80～240kPa 供氣壓力：0.28 0.30 0.40 MPa 氣源接口：Rc1/4 環境溫度：-30～+70℃ 備注:該閥也可配用LVA5或LVA6、LVP執行機構 閥作用型式：氣-開式 氣-關式 附件：定位器，手輪機構，氣動閥位傳送器等。

性能

洩漏量：符合标準ANSI B16.104Ⅲ級，小于額定Cv的0.1% 回差：1%（帶定位器） 線性：±1%（帶定位器）可調範圍：50：1

Cv值和行程
公稱通徑
40
50
80
100
150
200
閥座直徑
25
32
40
32
40
50
50
65
80
65
80
100
100
125
150
125
150
200
額定Cv值
ANSI 900，1500
JIS63K
8
12
20
12
20
30
30
43
62
43
62
90
90
135
210
135
210
330
ANSI 2500
-
8
12
8
12
20
20
30
43
30
43
62
62
90
135
90
135
210
額定行程
25
38
50
75

流量特性

典型的流量特性曲線

允許壓差
Ⅰ配用LHA或LVA執行機構（帶定位器
A氣-關式閥
公稱壓力
執行機構
供氣壓力（MPa）
彈簧範圍（MPa）
允許壓差（MPa）
公稱通徑
40
50
80
100
150
200
ANSI 900
1500
JIS 63K
LHA3D
0.28
0.04～0.20
15.3
26.4
11.6
19
7.8
11.3
5.8
7.4
-
-
0.30
26.1
26.4
23.3
24.8
7.8
15.2
5.8
10.3
-
-
0.35
0.08～0.24
15.3
26.4
15.3
26.4
15.6
17.2
11.7
11.8
6.4
-
0.40
26.4
23.3
26.4
15.6
26.4
11.7
19.1
7.8
11.7
-
LHA4D
0.28
0.04～0.20
21.1
26.4
20.1
26.4
13.5
22.7
10.1
15.9
6.7
9.1
5
5.7
0.30
26.3
26.4
20.1
26.4
13.5
26.4
10.1
21
6.7
12.5
5
8.3
0.35
0.08～0.24
-
26.4
26.4
20.2
23.5
13.5
14.2
9.5
0.40
-
-
-
20.2
26.4
13.5
22.6
10.1
15.8
LHA5D
0.28
0.04～0.20
-
-
-
13.8
23.4
9.2
14.1
6.9
9.5
ANSI 2500
LHA3D
0.28
0.04～0.20
15.3
26.4
11.6
19
10.6
16.9
7.1
9.9
4.4
4.5
-
0.30
15.3
33.9
11.6
24.8
10.6
22.2
7.1
13.5
4.4
6.7
-
0.35
0.08～0.24
26.1
37.7
23.3
27.7
21.2
24.9
14.2
15.3
7.8
-
0.40
30.6
4.4
23.3
42.3
21.2
38.1
14.2
24.2
8.8
13.4
-
LHA4D
0.28
0.04～0.20
21.1
44
20.1
35.9
18.3
32.4
12.3
20.3
7.6
11
6.7
9.1
0.30
26.3
44
20.1
44
18.3
41.5
12.3
26.5
7.6
14.8
6.7
12.5
0.35
0.08～0.24
28.9
44
28.9
44
28.9
44
24.6
29.5
15.3
16.7
13.5
14.2
0.40
42
44
40.3
44
36.7
44
24.6
44
15.3
26.3
13.5
22.6
LVA5D
0.28
0.04～0.20
-
-
-
16.8
29.4
10.4
16.6
9.2
14.1
`
公稱壓力
執行機構
供氣壓力（MPa）
彈簧範圍（MPa）
允許壓差（MPa）
公稱通徑
40
50
80
100
150
200
ANSI 900
1500
JIS 63K
LHA3R
0.28
0.08～0.24
15.3
26.4
11.6
19
7.8
11.3
5.8
7.4
-
-
0.30
19
26.4
17.5
19
11.3
7.4
-
-
0.35
-
18.9
19
-
-
-
-
LHA4R
0.28
21.1
26.4
20.1
26.4
13.5
22.7
10.1
15.9
6.7
9.1
5
5.7
0.30
-
21
26.4
20.3
22.7
15.2
15.9
9.1
5.7
0.35
-
-
21
22.7
15.9
-
-
LVA5R
0.28
-
-
-
13.8
23.4
9.2
14.1
6.9
9.5
LVA6R
0.50
0.19～0.35
-
-
-
26.4
-
-
0.50
0.19～0.40
-
-
-
-
19.1
26.4
-
ANSI 2500
LHA3R
0.28
0.08～0.24
15.3
26.4
11.6
19
10.6
16.9
7.1
9.9
4.4
4.5
-
0.30
19
26.4
17.5
19
15.9
16.9
9.9
4.4
4.5
-
0.35
-
18.9
19
16.9
-
-
-
LHA4R
0.28
21.1
44
20.1
35.9
18.3
32.4
12.3
20.3
7.6
11
6.7
9.1
0.30
-
21
35.9
21
32.4
18.4
20.3
11
11
9.1
9.1
0.35
-
-
-
20.3
20.3
-
-
LVA5R
0.28
-
-
-
16.8
29.4
10.4
16.6
9.2
14.1
LVA6R
0.40
0.19～0.35
-
-
-
36.8
44
-
-
0.50
0.19～0.40
-
-
-
-
21.6
36.8
-
備注:1、黑線框内數字表示配用标準的執行機構。
2、表上關閉時的允許壓差的條件是△P=P1（P2=0）。
3、最大允許壓差不準超過ANSI B16.34或JIS B2201規定的最大值。
4、進口壓力P1不準超過關閉時的允許壓差。
5、同一格内上方為全開時允許壓差，下方為閥全關時允許壓差。
Ⅰ.配用LVP執行機構（帶定位器） 100KPa
公稱壓力
執行機構
公稱通徑
供氣壓力（MPa）
0.30
0.40
0.50
ANSI 900,1500,JIS 63K
LVP5
150
19.8
24.2
26.4
26.4
ANSI 2500
19.8
28.1
26.4
38.9
33
44
ANSI 900,1500,JIS 63K
LVP6
200
19.1
26.4
25.5
26.4
26.4
ANSI 2500
19.2
44
25.5
44
31.9
44
備注:1、如果執行機構帶有輔助氣源，應選二者中較小一個供氣壓力作為計算允許壓差的基礎。
2、表上關閉時的允許壓差的的條件是△P=P1（P2=0），全關時的壓差随出口壓力P2不同，稍有變化。
3、最大允許壓差不準超過ANSI B16.34或JIS B2201規定的最大值。
4、進口壓力P1不準超過閥關閉時的允許壓差。
5、同一格内上方壓差為全開時允許壓差，下方壓差為閥全關時允許壓差。

法蘭距及外形尺寸
法蘭距 mm
公稱通徑
A
JIS63K
ANSI 900
ANSI 1500
ANSI 2500
RF
RF(SW,BW)
RJ
RF(SW,BW)
RJ
RF(SW,BW)
RJ
40
323
333
333
333
333
358
361
50
354
375
378
375
378
400
403
80
431
440
443
460
463
498
504
100
496
510
513
530
533
575
585
150
699
715
718
770
776
820
833
200
895
915
918
972
982
1020
1036

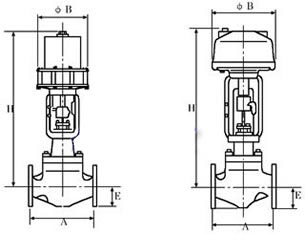

外形尺寸 mm

公稱
通徑
執行機構
H
E
C
φB
ANSI 900
JIS 63K
ANSI 1500
ANSI 2500
ANSI
900
ANSI
1500
ANSI
2500
常溫型
(P)
伸長型
(E1)
常溫型
(P)
伸長型
(E1)
常溫型
(P)
伸長型
(E1)
40
LHA3D、R
735
875
735
875
780
925
100
105
120
363
350
LHA4D、R
890
1030
890
1030
935
1080
520
470
50
LHA3D、R
765
925
765
925
800
960
110
120
130
363
350
LHA4D、R
925
1085
925
1085
960
1120
520
470
80
LHA3D、R
800
980
800
980
835
1005
140
150
165
363
350
LHA4D、R
960
1140
960
1140
995
1165
520
470
100
LHA3D、R
835
1015
835
1015
880
1050
160
170
195
363
350
LHA4D、R
995
1175
995
1175
1040
1210
520
470
LVA5D
1380
1560
1380
1560
1425
1595
620
LVA5R
1490
1670
1490
1670
1535
1705
620
LVA6R
1229
1409
1229
1409
1274
1444
445
150
LHA3D、R
895
1075
895
1075
935
1110
210
225
260
363
360
LHA4D、R
1055
1235
1055
1235
1095
1270
520
470
LVA5D
1440
1620
1440
1620
1480
1655
620
LVA5R
1550
1730
1550
1730
1590
1765
620
LVA6R
1300
1480
1300
1480
1340
1515
445
LVP5
1080
1260
1080
1260
1120
1295
345
200
LHA4D、R
1155
1395
1155
1395
1185
1370
280
290
330
520
470
LVA5D
1545
1785
1545
1785
1575
1760
620
LVA6R
1655
1895
1655
1895
1685
1870
620
LVP6
1395
1635
1395
1635
1425
1610
445


重量 KG

公稱通徑

執行機構

法蘭連接
焊接連接
ANSI900 JIS63K
ANSI1500
ANSI2500
ANSI900JIS63K
ANSI1500
ANSI2500
常溫型
（P）
伸長型
（E1）
常溫型
（P）
伸長型
（E1）
常溫型
（P）
伸長型
（E1）
常溫型
（P）
伸長型
（E1）
常溫型
（P）
伸長型
（E1）
常溫型
（P）
伸長型
（E1）
40
LHA3D、R
60（55）
65（60）
65
70
90
95
50
55
55
60
75
80
LHA4D、R
90（85）
95（90）
95
100
125
130
80
85
85
90
105
110
50
LHA3D、R
70（65）
80（75）
75
85
110
120
55
65
60
70
85
95
LHA4D、R
100（95）
110（105）
150
115
140
150
85
95
90
100
115
125
80
LHA3D、R
105（100）
115（105）
140
160
225
245
85
95
110
130
170
190
LHA4D、R
135（100）
145（140）
170
190
255
275
115
125
140
160
200
220
100
LHA3D、R
135（125）
160（150）
195
225
315
345
105
130
155
185
230
260
LHA4D、R
165（155）
190（180）
225
255
345
375
135
160
185
215
260
290
LHA5D
265（255）
290（280）
325
355
445
475
235
260
285
315
360
390
LHA5R
290（280）
315（305）
350
380
470
500
260
285
310
340
385
415
LHA6R
305（905）
330（320）
365
395
485
515
275
300
325
355
400
430
150
LHA3D、R
345（330）
380（365）
525
570
875
915
285
320
435
480
660
700
LHA4D、R
395（360）
410（395）
555
600
905
945
315
350
465
510
690
730
LHA5D
475（460）
510（495）
655
700
1005
1045
415
450
565
610
790
830
LHA5R
500（485）
535（520）
680
725
1030
1070
440
470
590
635
815
855
LHA6R
515（500）
550（535）
695
740
1045
1085
455
490
605
650
830
870
LHA6
390（375）
425（410）
570
615
920
960
330
395
480
525
705
745
200
LHA4D、R
633（598）
678（643）
1065
1115
1500
1545
535
580
910
958
1193
1240
LHA5D
753（700）
780（745）
1165
1215
1600
1645
635
680
1010
1060
1295
1340
LHA5R
760（725）
805（770）
1190
1240
1625
1670
660
705
1035
1085
1320
1365
LHA5
725（690）
770（735）
1155
1025
1590
1635
625
670
1000
1050
1285
1330
注：括号内數字是公稱壓力JIS 63K閥的重量。
