詳細介紹

閥 體

型式：三通鑄造球型閥公稱通徑：合流閥：25、40、50、65、80、100、125、150mm 分流閥：80、100、125、150mm 公稱壓力：ANSI 150、300 JIS 10、20K 連接型式：法蘭連接： RF、RJ 法蘭标準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等材 料：鑄鋼（ZG230-450）、鑄不鏽鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）等上閥蓋：常溫型（P）：0～+200℃ 伸長Ⅰ型（E1）： 200～+425℃ 壓蓋型式：螺栓壓緊式填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 閥内組件閥芯型式：V型缺口閥芯流量特性：線性材料：不鏽鋼（1Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）不鏽鋼堆焊司太萊合金等

執行機構
型式：LHA多彈簧薄膜執行機構膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠惡夾尼龍布彈簧範圍：20～100、80～240kPa 供氣壓力：140～400kPa 氣源接口：Rc1/4” 環境溫度：-30～+70℃ 閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

性能
洩漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級回差：帶定位器：小于全行程的1%，不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）基本誤差：帶定位器：小于全行程的±1%，不帶定位器：小于全行程的±5% 注：采用标準的V型聚四氟乙烯填料可調範圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

公稱通徑
25
40
50
65
80
100
125
150
閥座直徑
20
25
40
50
65
80
100
125
150
額定Cv值
HHMT
6.3
10
23
40
63
90
160
250
360
HHDT
-
-
-
-
-
70
130
200
270
額定行程
14.3
25
38
50
允許壓差
I.HHMT（合流閥）用在合流場合
執行機構
供氣壓力
彈簧範圍
定位器
允許壓差
公稱通徑
20
25
40
50
65
80
100
125
150
LHA2D、R
1.4
0.2～1.0
有或無
8.1
5.0
3.4
2.0
1.2
0.9
0.5
4.0
0.8～2.4
有
40
35.5
23.5
14.2
8.8
6.3
3.5
LHA3D、R
1.4
0.2～1.0
有或無
-
-
6.0
3.6
2.2
1.6
0.9
0.5
0.4
4.0
0.8～2.4
有
-
-
40
25.3
15.6
11.2
6.3
4.0
2.8
LHA4D、R
1.4
0.2～1.0
有或無
-
-
-
-
3.8
2.7
1.5
1.0
0.6
4.0
0.8～2.4
有
-
-
-
-
27
19.4
10.9
7.0
4.8

Ⅱ.HHMT（合流閥）用在分流場合
執行機構
供氣壓力
彈簧範圍
定位器
允許壓差
公稱通徑
20
25
40
50
65
80
100
125
150
LHA2D、R
1.4
0.2～1.0
有或無
8.1
5.0
3.4
2.0
1.2
0.9
0.5
-
-
4.0
0.8～2.4
有
16.3
10.1
6.8
4.0
2.5
1.8
1.0
-
-
LHA3D、R
1.4
0.2～1.0
有或無
-
-
6.0
3.6
2.2
1.6
0.9
0.5
0.4
4.0
0.8～2.4
有
-
-
12
7.2
4.4
3.2
1.8
1.1
0.8
LHA4D、R
1.4
0.2～1.0
有或無
-
-
-
-
3.8
2.7
1.5
1.0
0.6
4.0
0.8～2.4
有
-
-
-
-
7.7
5.5
3.1
2.0
1.3

Ⅲ.HHDT（分流閥）
執行機構
供氣壓力
彈簧範圍
定位器
允許壓差
公稱通徑
80
100
125
150
LHA2D、R
1.4
0.2～1.0
有或無
0.9
0.5
-
-
4.0
0.8～2.4
有
29.4
18.1
-
-
LHA3D、R
1.4
0.2～1.0
有或無
1.6
0.9
0.5
0.4
4.0
0.8～2.4
有
11.2
6.3
4.0
2.8
LHA4D、R
1.4
0.2～1.0
有或無
2.7
1.5
1.0
0.6
4.0
0.8～2.4
有
19.4
10.9
7.0
4.8

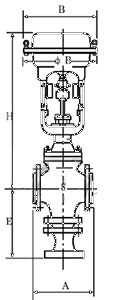

外形尺寸 mm
I.HHDT(分流閥) mm
公稱通徑
執行機構
A
H
E
φB
B
JIS 10K FF、RF
ANSI 150 RF
JIS 20K RF
JIS 30K RF
ANSI 300 RF
常溫型（P）
伸長Ⅰ型（E1）
80
LHA2D、R
370
420
585
735
300
267
281
LHA3D、R
705
886
350
363
LHA4D、R
910
1060
470
520
100
LHA2D、R
400
460
625
775
330
267
281
LHA3D、R
745
893
350
363
LHA4D、R
950
1010
470
520
125
LHA3D、R
460
500
740
890
370
350
363
LHA4D、R
970
1120
470
520
150
LHA3D、R
530
570
725
875
450
350
363
LHA4D、R
955
1105
470
520
Ⅱ.HHMT（合流閥）mm
公稱通徑
執行機構
A
H
E
φB
B
JIS 10K FF、RF
ANSI 150 RF
JIS 20K RF
JIS 30K RF
ANSI 300 RF
常溫型（P）
伸長Ⅰ型（E1）
25
LHA2D、R
184
197
475
625
145
267
281
40
LHA2D、R
222
235
495
645
205
267
281
LHA3D、R
590
740
350
363
50
LHA2D、R
254
267
510
660
230
267
281
LHA3D、R
605
755
350
363
65
LHA2D、R
276
292
545
695
260
267
281
LHA3D、R
670
820
350
363
LHA4D、R
875
1025
470
520
80
LHA2D、R
298
318
565
715
280
267
281
LHA3D、R
685
835
350
363
LHA4D、R
890
1040
470
520
100
LHA2D、R
352
368
585
732
330
267
281
LHA3D、R
703
855
350
363
LHA4D、R
910
1060
470
520
125
LHA3D、R
403
425
715
865
370
350
363
LHA4D、R
945
1095
470
520
150
LHA3D、R
451
473
740
890
410
350
363
LHA4D、R
970
1120
470
520


注：此流量特性所示的為理想的曲線
流量特性和流體方向
閥體結構
用途
流量特性
執行機構
閥作用
流體方向
HHMT（合流型）
合流
特性（1）A→B
特性（2）B→AB
正作用型
圖A
B→AB
反作用型
圖B
A→AB
分流
特性（1）AB→A
特性（2）AB→B
正作用型
圖C
AB→B
反作用型
圖D
AB→A
HHDT（分流型）
分流
特性（1）AB→B
特性（2）AB→A
正作用型
圖E
AB→A
反作用型
圖F
AB→B


管安裝示意圖
