詳細介紹

閥體

型式：直通單座鑄造球型閥公稱通徑：20、25mm 公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa 連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型法蘭标準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等焊接連接：嵌接焊SW 材料：鑄鋼（ZG230-450）、鑄不鏽鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等上閥蓋：常溫型（P）：-17～+230℃ 伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃ 伸長Ⅱ型（E2I）：-100～-45℃ 伸長Ⅱ型（E2W）：-196～-100℃ 注:工作溫度不準超過各種材料的允許範圍。 壓蓋型式：螺栓壓緊式填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料。 閥内組件閥芯型式：單座柱塞型閥芯。流量特性：金屬閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖 Cv值從0.04～14的高精度流量特性符合IEC534-2标準軟閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖 注：關于聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖 材料：不鏽鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不鏽鋼堆焊司太萊合金、钛和耐腐蝕合金等

執行機構
型式：LHA多彈簧薄膜執行機構膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布彈簧範圍：20～100、80～240kPa 供氣壓力：140～400kPa 氣源接口：Rc1/4” 環境溫度：-30～+70℃ 閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

性能

洩漏量金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級回差：帶定位器：小于全行程的1%，  不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）基本誤差：帶定位器：小于全行程的±1%，  不帶定位器：小于全行程的±5% 注：采用标準的V型聚四氟乙烯填料 可調範圍 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

閥芯型式
閥座和流量特性
額定行程
0.01
0.04
0.1
0.16
0.25
0.4
0.63
1.0
1.6
2.5
4.0
6.3
10
14
柱塞閥芯
金屬閥座
等百分比（%）
14.3mm
○
△
△
△
△
△
△
△
△
△
線性（L）
○
○
○
○
○
△
△
△
△
△
△
△
△
△
軟閥座
等百分比（%）
○
○
○
○
○
○
○
○
○
○
線性（L）
○
○
○
○
○
○
○
○
○
○
○
○
公稱通徑
20
√
√
√
√
√
√
√
√
√
√
√
√
25
√
√
√
√
√
√
√
√
√
√
√
√
√
√


注：1、符号○和△表示閥的規格範圍。2、符号△表示閥的流量特性符合IEC 534-2标準。

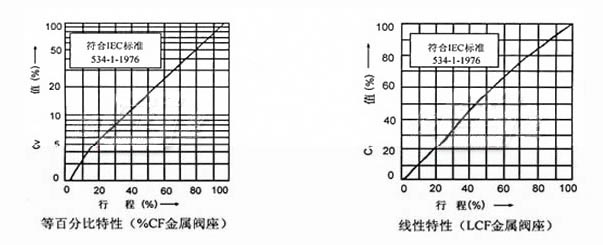

流量特性
典型的流量特性曲線

高精度的流量特性曲線（Cv=0.4～14）

柱塞型閥芯的流量特性曲線 （Cv=0.4～14）

柱塞型閥芯的流量特性曲線 （Cv=0.01～0.25）

軟閥座的工作溫度和壓差的範圍 司太萊堆焊的工作溫度和壓差範圍

允許壓差

Ⅰ.柱塞閥芯、金屬閥座（%CF、LCF）A.氣-關式閥 100KPa
執行機構
供氣壓力
彈簧範圍
定位器
允許壓差
額定Cv值
≤0.25
0.4
0.63
1.0
1.6
2.5
4.0
6.3
10
14
LHA1D
1.4
0.2～1.0
有或無
40*
31
31
16
16
10
10
5.6
4.2
2.6
56
1.6
0.2～1.0
有
40*
40*
40*
40*
40*
40*
40*
28
21
13
100
100
100
84
84
52
52
4.0
0.8～2.4
有
-
-
-
-
-
40*
40*
40*
40*
39
100
100
84
84
LHA2D
1.4
0.2～1.0
有或無
40*
40*
40*
32.6
32.6
20
20
10.9
8.2
5.0
100
62
62
1.6
0.2～1.0
有
-
40*
40*
40*
40*
40*
40*
40*
40*
25.2
100
100
100
100
100
100
54
4.0
0.8～2.4
有
-
-
-
-
-
-
-
40*
40*
40*
100
100
75
B.氣-開式閥
執行機構
供氣壓力
彈簧範圍
定位器
允許壓差
額定Cv值
≤0.25
0.4
0.63
1.0
1.6
2.5
4.0
6.3
10
14
LHA1R
1.4
0.2～1.0
有或無
40*
31
31
16
16
10
10
5.6
4.2
2.6
56
2.8
0.8～2.4
有
40*
40*
40*
40*
40*
40*
40*
39
29
18
100
100
100
100
100
72
72
LHA2R
1.4
0.2～1.0
有或無
40*
40*
40*
32.6
32.6
20
20
10.9
8.2
5.0
100
62
62
2.8
0.8～2.4
有
-
40*
40*
40*
40*
40*
40*
40*
40*
35
100
100
100
100
100
100
76
56
注:1.最大允許壓差不超過ANSI B16.34或JIS B2201标準規定的最大工作壓力。
2.同一格内的上方數字表示閥常開允許壓差,下方數字表示閥全關時的允許壓差。
3.帶有*的允許壓差,閥控制液體時,允許壓差隻能為3MPa,超過3MPa時,請選用LHLC調節閥。
4.灰底框内數字表示閥配用标準規格執行機構。
Ⅱ.軟閥座（%CF、LCF）A.氣-關式閥
執行機構
供氣壓力
彈簧範圍
定位器
允許壓差
額定Cv值
≤0.25
0.4
0.63
1.0
1.6
2.5
4.0
6.3
10
14
LHA1D
1.4
0.2～1.0
有或無
7.2
7.2
7.2
7.2
7.2
7.2
7.2
4.0
2.9
1.8
1.6
0.2～1.0
有
30
30
30
30
30
30
30
19
14
9.1
4.0
0.8～2.4
有
-
-
-
-
-
-
-
30
30
27
LHA2D
1.4
0.2～1.0
有或無
20
20
20
20
20
14
14
7.6
5.7
3.5
1.6
0.2～1.0
有
-
30
30
30
30
30
30
30
28
17.6
4.0 0.8～2.4 有 - - - - - - - 30 30 30
B.氣-開式閥

執行機構
供氣壓力
彈簧範圍
定位器
允許壓差
額定Cv值
≤0.25
0.4
0.63
1.0
1.6
2.5
4.0
6.3
10
14
LHA1R
1.4
0.2～1.0
有或無
7.2
7.2
7.2
7.2
7.2
7.2
7.2
4.0
2.9
1.8
4.0
0.8～2.4
有
30
30
30
30
30
30
30
27
20
12
LHA2R
1.4
0.2～1.0
有或無
20
20
20
20
20
14
14
7.6
5.7
3.5
4.0
0.8～2.4
有
-
30
30
30
30
30
30
30
30
24

注:1.最大允許壓差不準超過ANSI B16.34或JIS B2201标準規定的最大工作壓力。
2.黑線框内數字表示閥配用标準規格執行機構。

法蘭距 mm

公稱通徑
A
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6
JIS 16K RF
ANSI 300RF JIS 20K RF JIS 30K RF PN4.0
ANSI 600RF JIS 40K RF PN6.4
ANSI 150 RJ
ANSI 300 RJ
ANSI 600 RJ
JIS 20K 溝槽型嵌入型
JIS 30K溝槽型嵌入型
ANSI 300 LG
ANSI 600 SW、BW
20
184
190
194
206
-
206
206
198
208
203
206
25
184
193
197
210
197
210
210
198
212
206
210
注：法蘭距符合IEC534-3标準。

外形尺寸 mm

執行機構
H
φB C E
常溫型P
伸長Ⅰ型E1
伸長Ⅱ型E2I
伸長Ⅱ型E2W
LHA1D、R
375
525
685
900
218
230
40
LHA2D、R
450
600
760
975
267
281
40
注：表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
重量 Kg

Ⅰ.法蘭連接
公稱通徑
執行機構
ANSI 125、150 JIS 10K
ANSI 300、600 JIS 16、20、30、40K
常溫型
（P）
伸長Ⅰ型
（E1）
伸長Ⅱ型
（E2I）
伸長Ⅱ型
（E2W）
常溫型
（P）
伸長Ⅰ型
（E1）
伸長Ⅱ型
（E2I）
伸長Ⅱ型
（E2W）
20、25
LHA1D、R
16
18
21
26
17
19
22
27
LHA2D、R
23
25
28
33
24
26
29
34

重量 KgII

Ⅱ.焊接連接
公稱通徑
執行機構
常溫型（P）
伸長Ⅰ型（E1）
伸長Ⅱ型（E2I）
伸長Ⅱ型（E2W）
20、25(SW)
LHA1D、R
14
16
19
24
LHA2D、R
21
23
26
31
