HCN低噪音籠式調節閥

  HCN低噪音籠式調節閥 可以降低可壓縮流體的噪音，為适應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。閥芯采用壓力平衡式結構。流體通道呈S流線型，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，噪音低。調節閥的洩漏量符合ANSI B16.104标準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大産品符合GB/T4213-92。
閥 體
型式：直通鑄造球型閥
公稱通徑：40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭标準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW（40～50mm）對接焊BW(65～200mm)
材料：鑄鋼（ZG230-450）、鑄不鏽鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上閥蓋：常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長Ⅱ型（E2I）：-100～-45℃
伸長Ⅱ型（E2W）：-196～-100℃
注:工作溫度不準超過各種材料的允許範圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥内組件
閥芯型式：金屬閥座的壓力平衡式閥芯
流量特性：線性（L），參考下圖
注：整體式和分離式套筒應根據公稱通徑、材料和工作溫度而定。
材料：不鏽鋼（Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）不鏽鋼堆焊司太萊合金、钛和耐腐蝕合金等

執行機構
型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧範圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）
400～500kPa（LVA6型）、300～500kPa（LVP型）
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作：用型式 用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

性能
洩漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1%，
    不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，
    不帶定位器：小于全行程的±5%
注：采用标準的V型聚四氟乙烯填料

可調範圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程
公稱通徑
40
50
65
80
100
150
200
閥座直徑
25
32
40
32
40
50
40
50
65
50
65
80
65
80
100
100
125
150
125
150
200
額定Cv值
11
17
24
17
24
44
24
44
68
44
68
99
68
99
175
175
275
360
275
360
640
額定行程
25
38
50
75

流量特性


典型的流量特性曲線

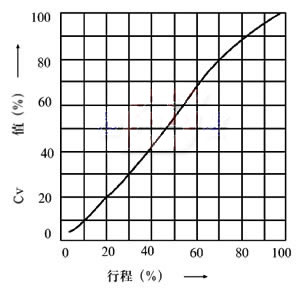

線性流量特性曲線
司钛萊堆焊的工作溫度和壓差範圍

允許壓差
A.氣—關式閥 100KPa
執行機構
供氣壓力
彈簧範圍
定位器
允許壓差
公稱通徑
40
50
65
80
100
150
200
LHA2D
1.4
0.2～1.0
有或無
19
15
13
11
8
-
-
1.6
0.2～1.0
有
40
40
40
40
40
-
-
100
74
54
53
40
-
-
4.0
0.8～2.4
有
40
40
40
40
40
-
-
400
100
100
100
100
-
-
LHA3D
1.4
0.2～1.0
有或無
34
26
23
19
14
10
-
1.6
0.2～1.0
有
40
40
40
40
40
40
-
100
100
100
94
71
51
-
4.0
0.8～2.4
有
40
40
40
40
40
40
-
100
100
100
100
100
100
-
LHA4D
1.4
0.2～1.0
有或無
-
-
39
32
25
17
14
1.6
0.2～1.0
有
-
-
40
40
40
40
40
-
-
100
100
100
87
70
4.0
0.8～2.4
有
-
-
40
40
40
40
40
- - 100 100 100 100
100

B.氣—開式閥 100KPa
執行機構
供氣壓力
彈簧範圍
定位器
允許壓差
公稱通徑
40
50
65
80
100
150
200
LHA2R
1.4
0.2～1.0
有或無
19
15
13
11
8
-
-
2.8
0.8～2.4
有
40
40
40
40
40
-
-
100
100
89
74
57
-
-
LHA3R
1.4
0.2～1.0
有或無
34
26
23
19
14
10
-
2.8
0.8～2.4
有
40
40
40
40
40
40
-
100
100
100
100
100
71
-
LHA4R
1.4
0.2～1.0
有或無
-
-
39
32
25
17
14
2.8
0.8～2.4
有
-
-
40
40
40
40
40
-
-
100
100
100
100
99
LVA5R
1.4
0.2～1.0
有或無
-
-
-
-
34
24
19
1.4
0.4～1.0
有或無
-
-
-
-
40
40
40
-
-
-
-
100
72
58
2.8
0.8～2.4
有
-
-
-
-
40
40
40
-
-
-
-
100
100
100
LVA6R
4
1.9～3.5
有
-
-
-
-
40
40
-
-
-
-
-
100
100
-
注:1.最大允許壓差不超過ANSI B16.34或JIS B2201标準規定的最大工作壓力。
2.同一格内的上方數字表示閥常開允許壓差，下方數字表示閥全關時的允許壓差。
3.黑線框内數字表示閥配用标準規格執行機構。
LHA執行器
LVA5執行器
LVA6執行器
LVP執行器
法蘭距及外形尺寸
法蘭距 mm
公稱通徑
A
ANSI 125 FF
ANSI 150 RF
JIS 10K FF RF
PN1.6
JIS 16K RF
ANSI 300 RF
JIS 20K RF
JIS 30K RF
PN4.0
ANSI 600RF
JIS 40K RF
PN6.4
JIS 16K
溝槽型
嵌入型
JIS 20
溝槽型
嵌入型
JIS 30K
溝槽型
嵌入型
JIS 40K
溝槽型
嵌入型
40
222
231
235
251
235
236
248
251
50
254
263
267
286
265
267
276
286
65
276
288
292
311
290
292
303
311
80
298
313
317
337
310
317
326
337
100
352
364
368
394
360
368
379
394
150
451
465
473
508
475
473
486
508
200
543
560
568
610
570
568
580
610

公稱通徑
A
ANSI 150
RJ
ANSI 300
RJ
ANSI 600
RJ
ANSI 300
LG
ANSI 600 LG
ANSI 150
SW、BW
ANSI 150、600
SW、BW
40
235
248
251
244
248
251
251
50
267
283
289
276
283
286
286
65
289
308
314
302
308
311
311
80
311
333
340
327
333
337
337
100
365
384
397
378
391
394
394
150
464
489
511
483
505
473
508
200
556
584
613
578
606
568
610
注：法蘭距符合IEC534-3标準。
